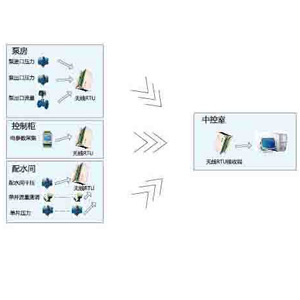

一、概述
（1）系統內每個配水間安裝遠程數據采集控制器（RTU）一臺，實現數據的自動采集和控制。
（2）注水泵房安裝一臺遠程數據采集控制器（RTU）一臺，對注水泵及配電間進行數據采集。
（3）中心控制室上位機對所轄下層檢控單元進行集中數據處理、動態顯示、遠程控制和故障報警。
二、可實現功能
（1）生產數據自動采集功能
對電機三相電壓、電流、功率因數；
注水泵參數：泵進出口壓力、泵出口流量；配水站參數：干線壓力、單井注水壓力、單井注水流量，進行實時自動采集和動態顯示。
（2）效率計算分析功能
計算注水系統輸入總功率、電機負載率、注水單耗、機泵效率、管網效率、系統效率、井筒效率、儲層效率。
（3）管網運行診斷
同步檢測管線節點壓力、流量，應用當量管徑法對管網運行狀態進行診斷，并計算出注水管線當量管徑。
（4）報警提示功能
注水機泵、配水站、注水井各種檢測參量出現異常，或注水管網經過分析效率低于股份公司標準時，中心控制室上位機進行聲光報警并可故障提示。
（5）遠程控制功能
注水井的遠程控制功能為調節單井注水量，分為人工遠程控制和自動控制兩種方式。
（6）數據管理功能
數據存儲、數據查詢、報表生成打印、數據曲線繪制。
三、達到效果
形成集生產數據管理、同步測試技術、仿真技術、工況診斷技術、優化分析技術、效率計算、注水井自動監測、注水井措施技術經濟分析等具有集成技術的注水系統管理專家軟件平臺。為構建數字化信息化油田提供技術支持。
